采用可編程計算機控制器PCC做為調節器的控制核心，選用彩色觸摸屏做為人機界面，采用數字閥做為機械液壓隨動系統。
PCC從奧地利貝加萊（B&R）公司原裝進口。PCC代表著一個全新的控制理念，PCC集成了可編程邏輯控制器(PLC)的標準控制功能和工業計算機的分時多任務操作系統功能。PCC硬件具有獨特新穎的插拔式模塊結構，可使系統得到靈活多樣的擴展和組合。PCC的軟件也采用模塊結構，系統擴展時只需在原有基礎上疊加運用軟件模塊。它的CPU運行效率高，用戶存儲器容量大。具有良好的電磁兼容能力和現場總線全面支持技術，體現了工控領域的發展方向。這些優越性都為智能式水輪機調速器提供了強有力的資源保證。
數字閥智能調速器機械液壓隨動系統，采用數字閥替代傳統的電液轉換器和主配壓閥，降低了對油質的要求，從根本上解決了傳統調速器電液轉換元件由于油污造成的發卡的弊病。數字閥高度集成化、組合化；結構緊湊，標準化、通用化、系列化程度高，可實現無泄漏控制。數字閥具有高油壓、大流量、低液阻、系統效率高等傳統調速器滑閥系統無法比擬的優點。由于數字閥技術是采用高速電磁閥為先導閥，以插裝閥為主閥，只有通/斷兩個狀態，而且數字閥采用錐閥密封形式，可以保證在31.5MPa下無泄漏。所以，數字閥具有液壓鎖的功能。因此數字閥智能調速器無機械反饋，在測頻信號消失及斷電等情況下，具有故障鎖錠的功能。數字閥具有快速開啟與關閉特性，并可靈活地對開、關特性進行控制，故而數字閥智能調速器的靜態和動態品質非常優良。
調節器的功能與特點
1. 全新的控制理念，多任務并行處理
2. 極高的可靠性，PCC平均無故障時間高達50萬小時
3. PCC的大內存，為智能型調速器提供了資源保證
4. 高達6.3MHz的計數頻率，具有很高的測頻精度和可靠性
5. 具有RS232或RS485接口，可以方便地實現人機對話及與上位機通訊
6. 可實現頻率調節，開度調節，功率調節，并可實現調節模式間的無擾動切換
7. 適應孤網等各種特殊運行方式
8. 適應式變結構，變參數并聯PID調節；具有很強的自診斷、防錯、糾錯及容錯功能
9. 選用彩色觸摸屏做為人機界面，界面友好，全中文顯示,畫面美觀逼真，操作方便
10. PCC實現數字綜合放大
11. 雙調節調速器，采用數字協聯，協聯精度高。根據現場實際運行情況，可以在觸摸屏上修改優化協聯曲線，并可一鍵記憶。
12. 交直流雙重供電
13. 完善的靜態特性及動態特性試驗功能
數字閥調速器的功能與特點
1.采用數字閥替代傳統的電液轉換元件和主配壓閥
2.可適應各種不同容積的接力器，實現精確調節
3.過渡時間短，動態品質好
4.對油質無要求，擁有超強的抗卡阻能力
5.液壓鎖定功能
6.無泄漏、無漂移
7.真正意義上的無杠桿、無管路、無機械反饋
8.雙調節調速器，采用數字協聯，協聯精度高
9.維護簡單，調試方便
10.油泵電機啟動間隔時間長，節能且大大延長了油泵及電機的使用壽命。
11.工作油壓：2.5/4.0/6.3/16.0 MPa
數字閥智能調器目錄
|
類別
Sort
|
型號
Type
|
適用于水輪機
Applicable for turbine
|
|
小型 Small
|
YZFT-300/600/1000
|
混流式、軸流定槳、貫流定槳式水輪機
Francis, Kaplanfixed-blade, tubularfixed-bladeturbine
|
|
中型 Middle
|
YZFT-1800/3000/5000/7500/25000
|
|
大型單調
Large
type of single regulation
|
ZFT-50/80/100/150/200/250
|
|
大型雙調
Large type of double regulation
|
單油壓
Single
presrure
|
ZFST-50/80/100/150/200/250
|
軸流轉槳、貫流轉槳式水輪機
Kaplan, tubularturbine
|
|
雙油壓
Double
pressure
|
YZFST-XX/16.0-XX/6.3
|
|
沖擊式專用調速器
Governor of impact turbine
|
YWCT-XX-XX
|
單噴嘴、兩噴嘴、四噴嘴、六噴嘴沖擊式水輪機
Single
jet,double jets,four jets,six jets of impact turbine
|
技術參數 Technical
Parameters
|
比例增益
Proportional
gain
|
積分增益
Integral
gain
|
微分增益
Derivative gain
|
永態轉差系數
Permanent speed droop
|
功率給定
Power settin
|
頻率給定
Frequency setting
|
電氣開限
Electric opening
limit
|
人工失靈區
Artificial dead band
|
|
0～20
|
0～10 1/S
|
0～5 S
|
0～10 %
|
0～100 %
|
45～55 Hz
|
0～100 %
|
0～±0.5 Hz
|

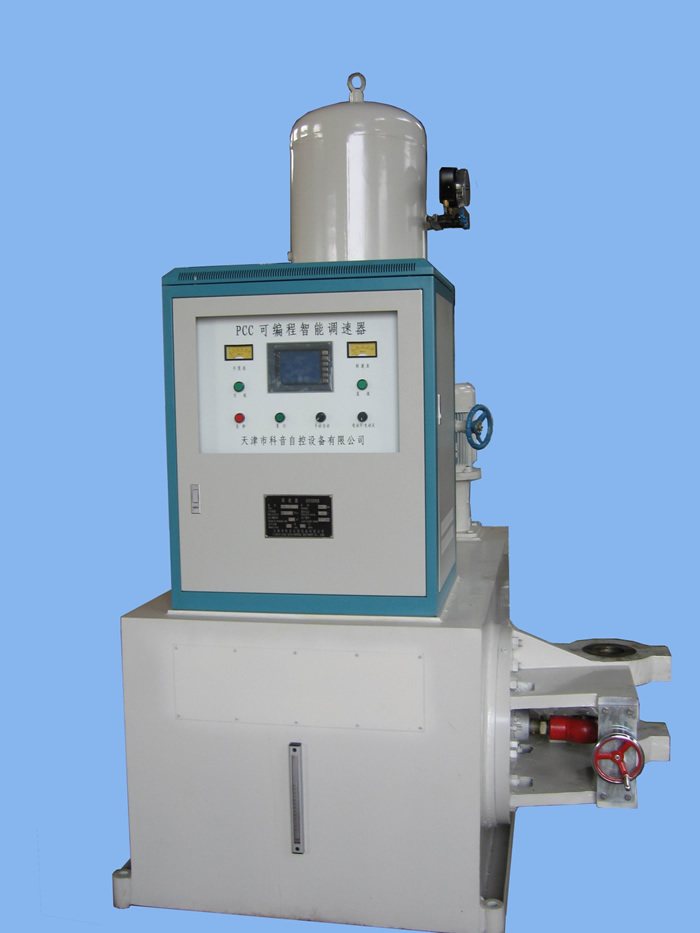

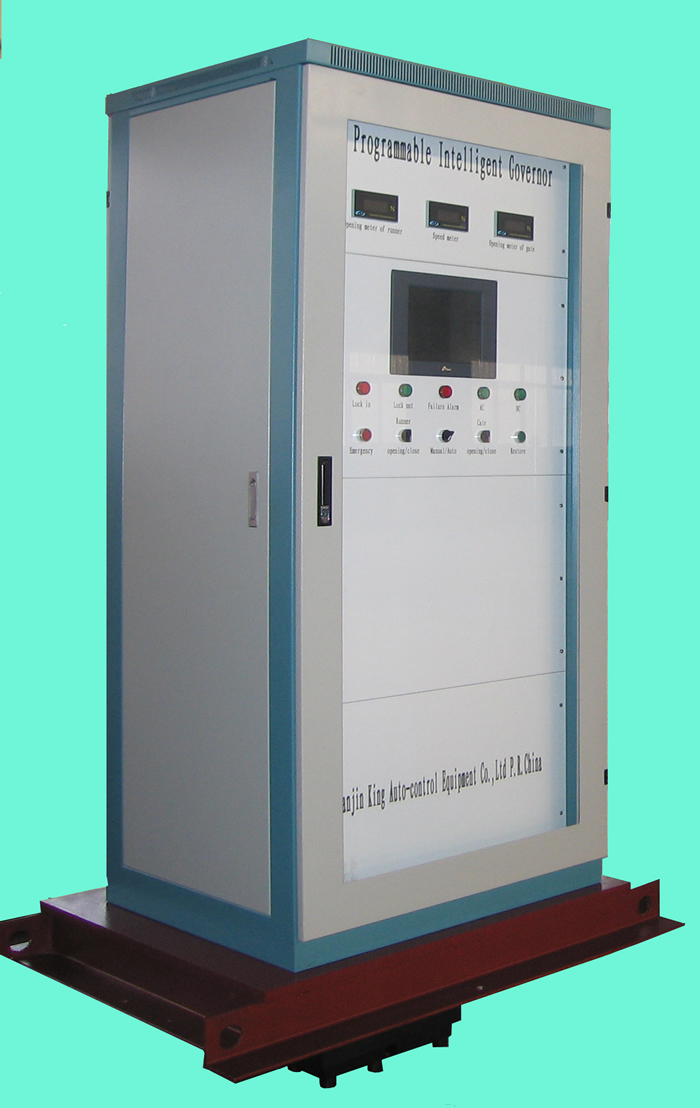

大型調速器Large Type Governor
中型調速器Middle Type Governor
小型調速器Small Type Governor
|
